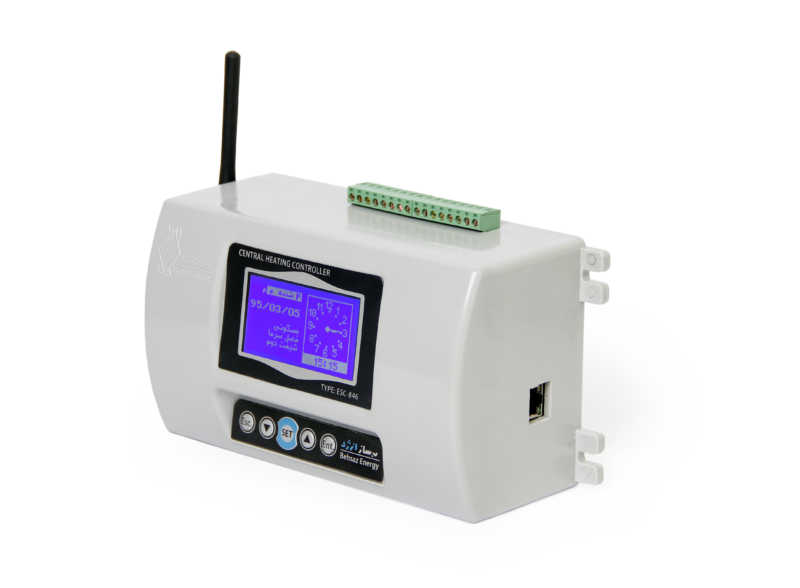

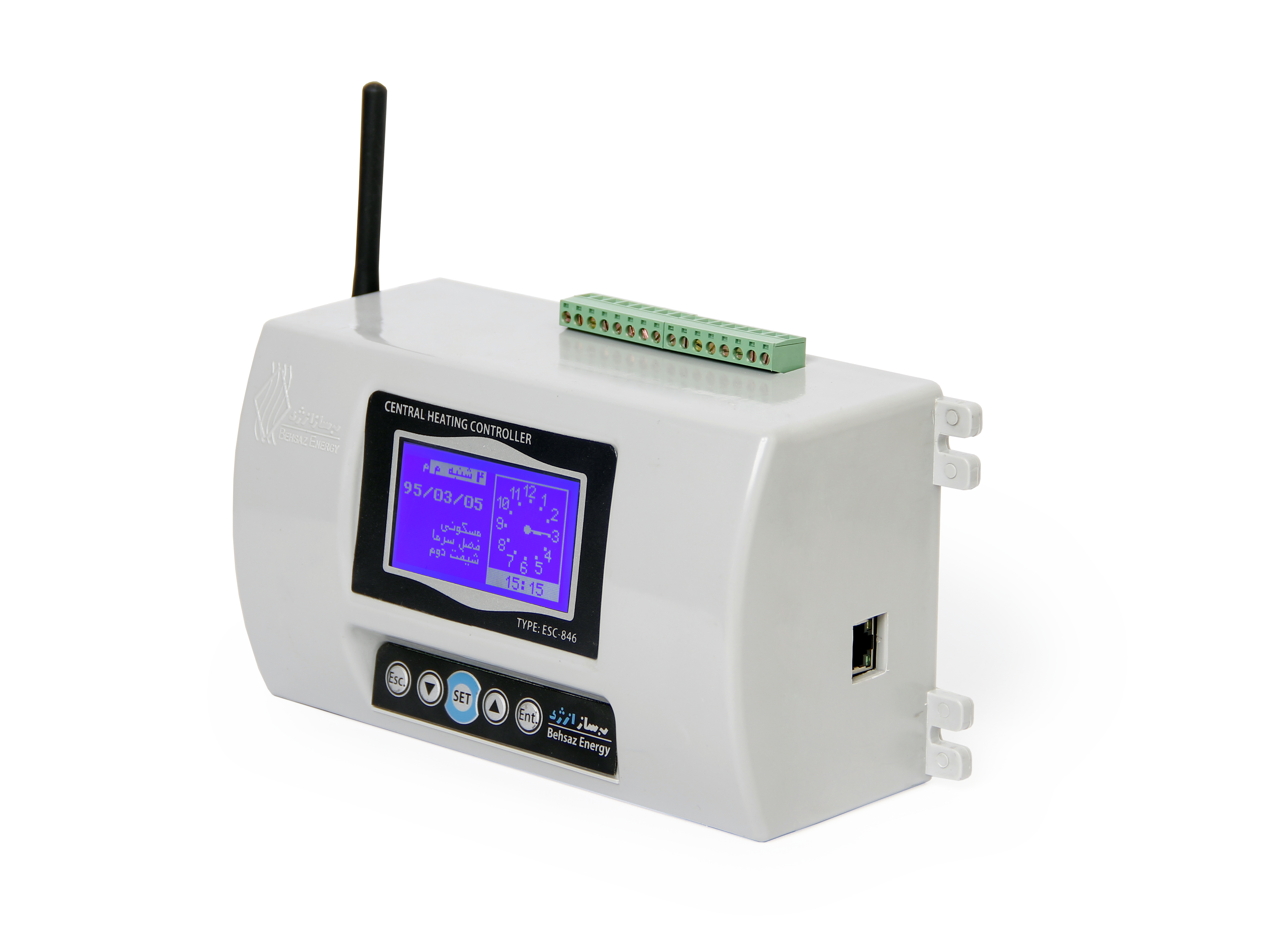

سیستم هوشمند موتورخانه (Central Heating controller)

موتورخانه هایی که به شکل سنتی کنترل می شوند عملیات کنترل و تنظیم دمای دیگ از طریق ترموستات هایی که بر روی دیگ ها و پمپ ها نصب شده انجام می شود. در واقع دمای آب چرخشی داخل رادیاتورها و فن کویل ها ثابت است مگر آنکه متصدی درجه ترموستات دیگ را تغییر دهد. این در حالیست که نیاز ساختمان به تغییر دمای آب دیگ (بار حرارتی مورد نیاز ساختمان) در هر لحظه وابسته به عوامل داخلی و خارجی ساختمان است، مانند تغییرات دمای محیط بیرون ساختمان و نیز تغییرات و شرایط داخل ساختمان.

به همین دلیل است که در برخی مواقع به خصوص در میان فصل هایی مانند پاییز یا بهار که تغییرات دمای محیط شدیدتر است ساکنین احساس گرما یا سرما می کنند. پس برای آنکه بتوان دمای داخل ساختمان را در یک محدوده مشخص، ثابت نگاه داشت بایستی دمای آب چرخشی داخل ساختمان (آب دیگ) را بصورت لحظه ای بر اساس پارامترهای ذکر شده بصورت هوشمند و لحظه ای تغییر داد.

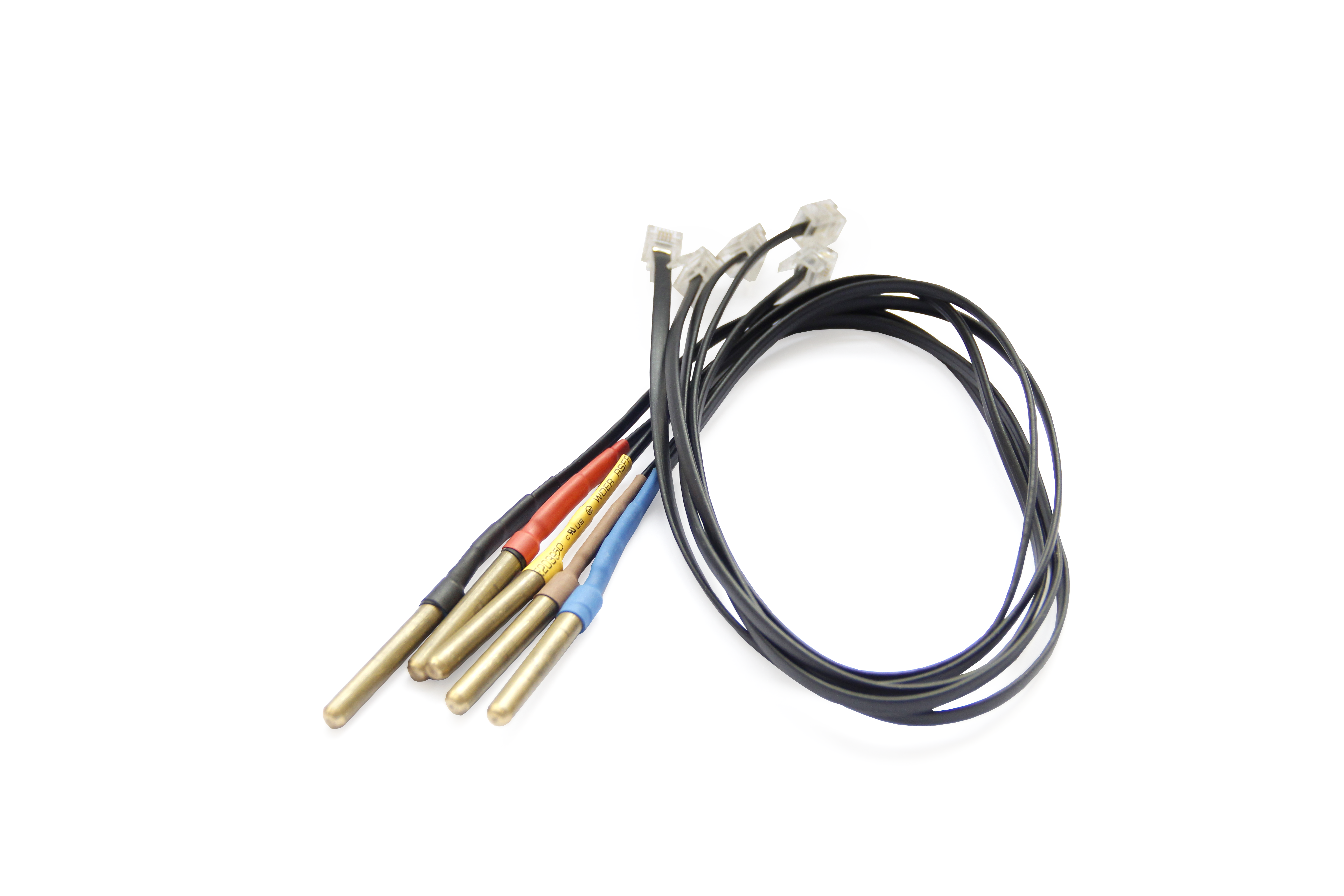

سیستم موتورخانه هوشمند دارای 4 حسگر دما (سنسور دما) در داخل موتورخانه و یک حسگر دما در محیط بیرون ساختمان می باشد که با اندازه‌گیری دمای محیط خارج ساختمان و سایر دماها در موتورخانه، پس از انجام محاسبات لحظه ای درجه مورد نیاز ترموستات دیگ و پمپ های سیرکولاسیون را (با خاموش یا روشن کردن مشعل‌ ها و پمپ ها) به نحوی تنظیم می‌کند که آب گرم مورد نیاز بر اساس شرایط موجود ساختمان تامین شود. در حقیقت با این روش، انرژی گرمایی متناسب با نیاز ساختمان تولید و از هدر رفت گرمای اضافی جلوگیری خواهد شد.

همچنین در ساختمان‌ های غیر مسکونی (اداری، تجاری، آموزشی، ویلایی و …) که در هنگام شب یا ساعات غیر اداری خالی از سکنه می باشند، موتورخانه به فعالیت خود و تولید گرمای بدون استفاده ادامه می‌دهد. به همین منظور جهت رفع این مشکل، استفاده از سیستم‌ های کنترل هوشمند موتورخانه با قابلیت برنامه‌ریزی ساعتی و هفتگی توصیه می‌ شود.

در این روش ساعات کارکرد ساختمان به تفکیک روزهای هفته برای دستگاه هوشمند موتورخانه تعریف و سامانه در پایان ساعت کاری موتورخانه را از مدار خارج و ساعاتی قبل از شروع به کار ساختمان موتورخانه را وارد مدار می کند، لازم به توضیح است در صورتیکه دمای هوای محیط خارج از ساختمان پایین تر از مقداری باشد که موجب یخ زدگی و ترکیدگی لوله ها شود، سامانه بصورت خودکار موتورخانه را در حالت آماده به کار نگاه داشته تا ضمن کاهش مصرف از ترکیدگی لوله ها جلوگیری نماید.

محتویات کارتن سیستم هوشمند موتورخانه

محل نصب سنسورهای دما

ویدیوی توضیحات سیستم هوشمند موتورخانه

نحوه عملکرد



مقدار صرفه جویی در مصرف سوخت

کنترل هوشمند موتورخانه

سوالات متداول

سیستم هوشمند موتورخانه قابلیت کنترل چه تجهیزاتی در موتورخانه را دارد؟
سیستم هوشمند قابلیت کنترل تجهیزات مستقر در موتورخانه حرارت مرکزی مانند مشعل های مربوط به دیگ آب گرم و پمپ های سیرکوله رادیاتور، فن کویل، منابع ابگرم بهداشتی و برگشت آب گرم بهداشتی را دارد
آیا سیستم هوشمند قابلیت نصب در موتورخانه ساختمان های قدیمی را داشته و یا برای نصب نیاز به تخریب ساختمان یا موتورخانه می باشد؟

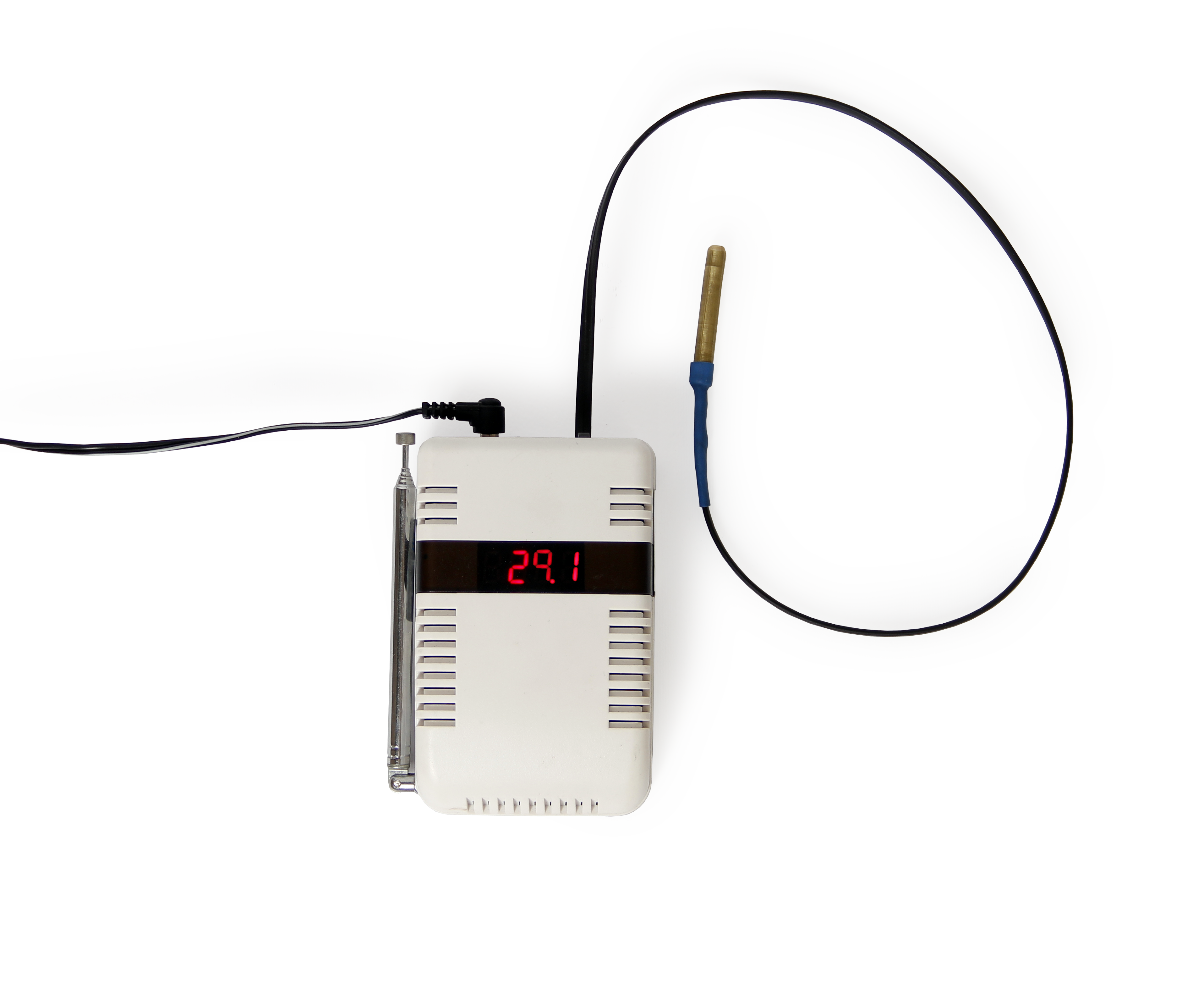

با توجه به اینکه نصب سنسورهای دمای داخل موتورخانه بر روی لوله انجام شده و سنسور خارج ساختمان نیز بصورت بی سیم می باشد، لذا هیچگونه نیازی به تخریب نبوده و با توجه به این موضوع و قرار گیری دستگاه در مدار برق تجهیزات موتورخانه نصب سیستم در موتورخانه های قدیمی نیز امکان پذیر می باشد.
آیا تعداد واحد های ساختمان در نوع دستگاه تأثیری دارد ؟
طراحی سیستم به نحوی انجام گرفته که در تمامی موتورخانه های حرارت مرکزی قابل نصب باشد به همین خاطر تعداد واحد های یک ساختمان تأثیری در نوع دستگاه نداشته و به ازای هر موتورخانه می بایستی از یک دستگاه استفاده نمود.
سیستم هوشمند موتورخانه در چه نوع ساختمان هایی قابل استفاده است ؟
در ساختمان هایی که دارای موتورخانه مرکزی (سیستم حرارت مرکزی) می باشند.
مدت زمان نصب سیستم هوشمند موتورخانه در یک موتورخانه چه میزان می باشد ؟
مدت زمان نصب در حدود 4 الی 5 ساعت می باشد که موتورخانه در حدود 1 ساعت از مدار خارج خواهد بود.
تفاوت استفاده از سیستم موتورخانه هوشمند و سایر روش های موجود در صرفه جویی مصرف انرژی در چیست ؟
دوره موثر بهینه سازی در ۱۲ ماه سال بازگشت سرمایه اولیه در کوتاه ترین زمان ممکن نسبت به سایر روش های بهینه سازی مدت زمان مناسب جهت نصب و راه اندازی (قابلیت اجرا در هر زمان) تثبیت دمای آسایش کنترل دقیق دمای آبگرم بهداشتی تشخیص هوشمند وضعیت تابستانی و زمستانی: کمک می کند در زمان هایی که هوای محیط بیرون در فصل سرما در محدوده ای باشد که نیاز به گرمایش نیست، سیستم بصورت خودکار مدار گرمایش را خارج کرده که صرفه جویی قابل توجهی را در پی خواهد داشت مستقل بودن هزینه اولیه از مساخت بنای ساختمان: تعداد واحدها، مساحت ساختمان و … تاثیری در هزینه اولیه سیستم ندارد
چه عواملی باعث افزایش و یا کاهش میزان درصد صرفه جویی در ساختمان های مختلف می شود ؟
الگوی مصرف مناسب آبگرم بهداشتی، عدم وجود رسوب در منابع آبگرم مصرفی و لوله ها و رادیاتورها (فن کویل ها)، میزان ساعت های خاموشی تعریف شده در ساختمان های غیر مسکونی، تعریف مناسب و دقیق پارامترهای دستگاه متناسب با شرایط ساختمان، عدم استفاده از وسائل گرمازای دیگر مانند شومینه، تنظیم مناسب درجه ترموستات مکانیکی سابق (موجود بر روی دیگ) طبق دستورالعمل شرکت و …
آیا پس از نصب سیستم هوشمند در ساختمان های غیر مسکونی که در طول شب، موتورخانه خاموش می شود ممکن است مشکل ترکیدگی لوله ها وجود داشته باشد ؟
سیستم هوشمند برنامه ضد انجماد داشته و در صورتیکه دمای هوای بیرون ساختمان بیش از اندازه کاهش یابد، با قرار دادن دمای دیگ بر روی 40 درجه سانتی گراد و روشن کردن پمپ های سیرکوله، موتورخانه را در حالت آماده به کار قرار داده و از این مشکل جلوگیری می کند.
آیا نوع سوخت مشعل در نوع سیستم موتورخانه هوشمند تأثیری دارد؟
خیر
آیا پس از قطع و وصل برق و هنگام راه اندازی مجدد موتورخانه ممکن است کلیه تجهیزات با هم روشن شوند؟
سیستم بطور خودکار پس از قطع و وصل برق تجهیزات را با فواصل زمانی مشخص از یکدیگر وارد مدار کرده تا تجهیزات به یکباره روشن نشده که موجب صدمه دیدن تجهیزات برقی شود و دیگر نیازی نیست پس از قطع و وصل برق متصدی موتورخانه جهت روشن کردن مجدد تجهیزات به موتورخانه مراجعه نماید.
در صورت خراب شدن تجهیزات موتورخانه و مراجعه تعمیرکار جهت سرویس به چه ترتیبی باید عمل کرد؟
یک دکمه بر روی دستگاه تعبیه شده که پس از فشردن آن سیستم موتورخانه را به حالت سابق درآورده تا تعمیرات لازم بر روی تجهیزات صورت پذیرد.

مشخصات فنی دستگاه مرکزی سیستم هوشمند موتورخانه

عنوان توضیحات / Description Title
وزن خالص دستگاه 884gr Net Weight
قابلیت عملکرد دستگاه در رطوبت محیط 85% Operating Relative Humidity
قابلیت عملکرد دستگاه در دمای محیط Temp. - 20 ~ + 50 ºC Operating temperature
نوع خروجی های دیجیتال / اتصال Rellay (16 Amp) / Phoenix Digital output system
تعداد خروجی های دیجیتال 8Pcs No. of DO (Digital output)
توان خروجی های دیجیتال Max 5-6 Amp Digital output current
نوع سنسور های دما و دقت اندازه گیریx` Digital (0.01 ºC resolution) Thermal Sensors Type (Sensivity)
نوع اتصال سنسورهای دما Wire (RJ45) - Wireless (RF) Type of thermal sensor connection
بسترهای ارتباطی RF (915 Mhz) / LAN (INTERNET ETHERNET) / GPRS Communications system
پروتکل های قابل پشتیبانی در شبکه اینترنت و اترنت TCP,UDP,ICMP,IPV4 ARP,IGMP, PPPOE,ETHERNET AND SUPPORT ADSL, CONNECTION WITH SUPPORT PPPOE PROTOCOL WITH PAP/CHAP SUPPORTED PROTOCOLS (Internet and Ethernet)
ساختار شبکه Web Server – Web Service Network protocol
نوع نمایشگر Dot Matrix 128*64 Display
حافظه جانبی USB (Flash Memory) Data Logger
ساخته شده Behsaz Energy (Iran) Made By
