در برخی پروژهها، بهدلایل فنی یا محدودیتهای اخذ انشعاب از اداره برق، امکان دریافت اشتراک جداگانه برای هر واحد وجود ندارد. این موضوع بهویژه در ساختمانهای تجاری پرتردد یا پروژههایی که از منابع تولید برق مستقل مانند سیستمهای CHP یا CCHP استفاده میکنند، رایج است.
در چنین شرایطی، استفاده از کنتورهای هوشمند تفکیکی یک راهکار حرفهای و مقرونبهصرفه محسوب میشود. با اجرای یک سیستم کابلکشی ساده بر پایهی کابل مرکزی یا باسداکت (Bus Duct)، برق از پست اصلی ورودی ساختمان به تابلوهای توزیع هر طبقه منتقل شده و از آنجا، برق هر واحد بهصورت مستقل اندازهگیری و مدیریت میشود.
این روش نهتنها نیاز به کابلکشی سنگین و پیچیده را برطرف میکند، بلکه فرآیند کنترل، پایش و صدور قبض برای هر واحد را نیز سادهتر و دقیقتر مینماید.
- عدم نیاز تخصیص فضا برای نصب کنتورهای ورودی (به خصوص در ساختمان های تجاری) که صرفه جویی قابل توجهی در هزینه فضای مورد نظر خواهد داشت
- عدم نیاز به خرید انشعاب برق و کاهش هزینه اولیه برای واحدهای مسکونی
- عدم نیاز به کابل کشی مجزا از ورودی ساختمان (اتاق کنتور) به هر یک از واحدها و صرفه جویی در خرید اولیه و فضای مورد نیاز در سقف های کاذب
- امکان استفاده از سیستم باس داکت (Bus duct) با کیفیت بسیار بالاتر از روش های معمول
در بسیاری از ساختمانهای مسکونی، اداری یا تجاری، مصرف برق مشاعات مانند آسانسورها، سیستم روشنایی راهروها، لابی، پارکینگها و همچنین تجهیزات تاسیساتی نظیر چیلرهای تراکمی، بوستر پمپهای آبرسانی و موتورخانهها، بهصورت تجمیعی و تحت یک کنتور برق مشاع ثبت میشود. این موضوع باعث میشود هزینه برق مشترک بهصورت سرانه یا مساوی بین تمام واحدها تقسیم شود که در اغلب موارد، منصفانه نیست.
با نصب کنتورهای هوشمند تفکیکی برای هر بخش از تأسیسات، میتوان مصرف دقیق برق در هر بخش را جداگانه ثبت کرد. بهعنوان مثال:
مصرف برق چیلرهای تراکمی
مصرف برق تجهیزات موتورخانه
برق مصرفی پمپهای آبرسانی یا بوسترپمپها
پس از اندازهگیری، سهم هر واحد از این مصرف مشترک بر اساس الگوریتمهای عادلانه و متناسب با مصرف یا زیربنا، محاسبه و تخصیص داده میشود. این رویکرد، باعث افزایش شفافیت مالی، کاهش تنشهای بین ساکنان و بهینهسازی مصرف انرژی در سطح کل ساختمان خواهد شد.
- تقسیم مصرف برق مشاعات (آسانسور و روشنایی و …) بین واحدها بر اساس متراژ واحد، نفرات، مساوی و …
- تقسیم مصرف برق چیلر بین واحدها بر اساس مصارف فن کویل ها (با استفاده از کنتورهای انرژی)
- تقسیم مصرف برق موتورخانه بین واحدها بر اساس مصارف انرژی سرمایشی و گرمایشی فن کویل ها و آب گرم بهداشتی (با استفاده از کنتورهای انرژی و آب گرم بهداشتی)
- تقسیم مصرف برق بوستر پمپ های آب رسانی بین واحدها بر اساس مصرف آب هر واحد (با استفاده از کنتورهای آب سرد و گرم بهداشتی)
پارامترهای قابل اندازهگیری
- ولتاژ: فاز به فاز، خط به خط، افت و نوسانات
- جریان: هر فاز، جریان نول، حداکثر لحظهای
- توان: اکتیو (kW)، راکتیو (kVAR)، ظاهری (kVA)
- انرژی: اکتیو (kWh)، راکتیو (kVARh)، ظاهری (kVAh)
- ضریب توان (PF): هر فاز و کل، پیشفاز و پسفاز
- فرکانس شبکه: Hz
- سایر قابلیتها: ثبت وقایع و رخدادها (Event Logging) ذخیرهسازی دادهها در حافظه داخلی (Data Logging) ارسال اطلاعات به سامانههای مانیتورینگ و BMS از طریق پروتکلهای استاندارد (Modbus, M-Bus, TCP/IP, …)
ابعاد و اندازه
-
- ابعاد کنتور برق تک فاز انرژی میتر – چارت
-
- ابعاد کنتور برق سه فاز انرژی میتر – چارت
کنتور تک فاز ریلی با و بدون رله قطع کن
-
- انرژی میتر
-
- انرژی میتر
-
- انرژی میتر

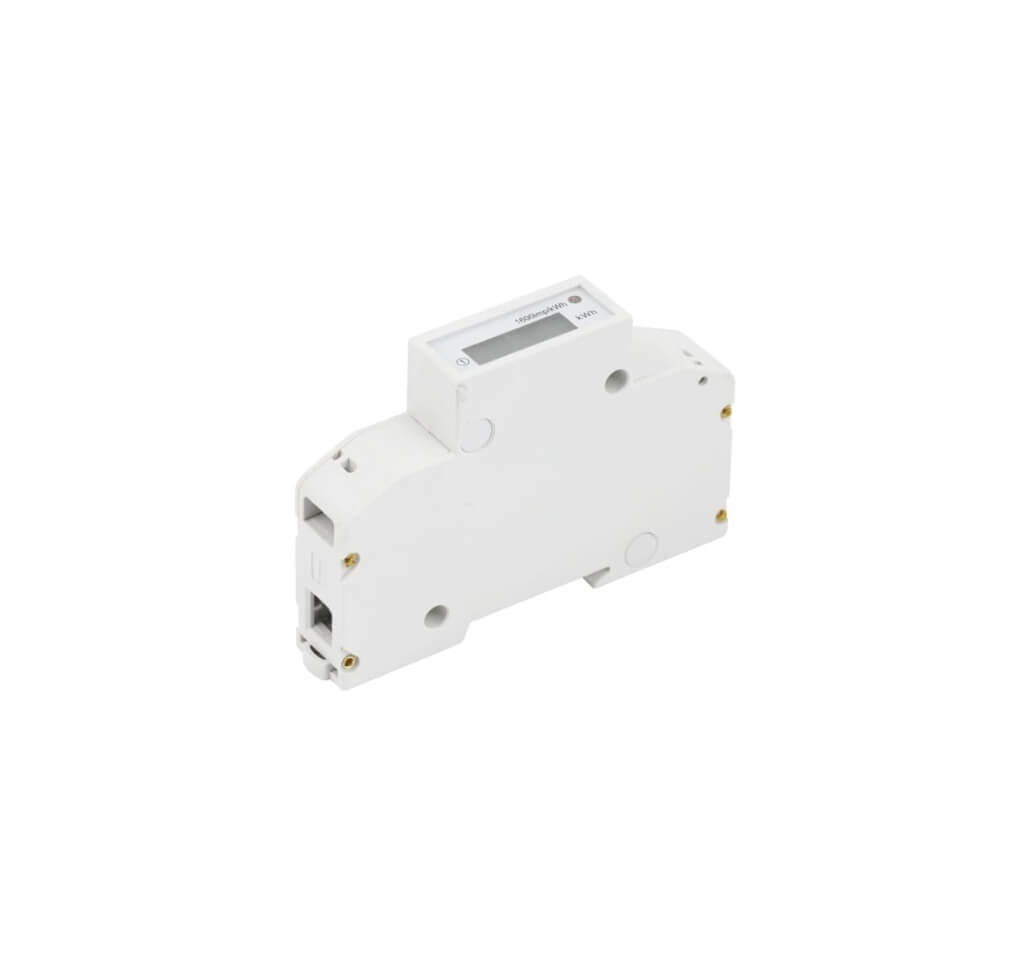

کنتور تک فاز ریلی مینیاتوری بدون رله قطع کن
-
- انرژی میتر
-
- انرژی میتر
-
- انرژی میتر
مشخصات فنی کنتور تک فاز
| Rated Current | Refrence Voltage UN | Class Index | Type |
|---|---|---|---|
| A1.5(6), A5(20), A10(40), A15(60), A20(80), A30(100) | 220v,230v | Class 1 | PM3666 |
- مصرف انرژی کل Kwh
- مصرف انرژی ورودی Kwh و مصرف انرژی خروجی (برگشتی) Kwh
- ولتاژ V – جریان A – فرکانس Hz
- رله قطع کن On-Off
- شبکه ارتباطی Modbus (RTU)
مشخصات فنی کنتور سه فاز
| STANDARD CURRENT | RATED VOLTAGE | CLASS | type |
|---|---|---|---|
| 3×1.5(6)A | 3×100V | Class 1.0 or Class 2.0 | Three Phase Three Wire |
| 3×1.5(6)A | 3×380V | ||
| 3×1.5(6)A | 3×57.7/100V | Three Phase Four Wire | |
| 3×1.5(6)A | 3×220/380V | ||
| 3×2.5(10)A | |||
| 3×5(20)A | |||
|
3×10(60)A
3×15(60)A |
|||
|
3×20(80)A
3×30(100)A |
